Рисуем картинки
С этого момента мы будем говорить о работе с картинками в коде.
Устанавливать элементам управления свойство Image быстро и просто. Но для осуществления всего богатства работы с картинками, о которых я говорил, нужны и другие способы.
Объекты. В VB имеются специальные объекты для работы с картинками. Для нас главный из них – объект класса Bitmap. Он может работать со всеми упомянутыми форматами файлов. Имеются еще класс Metafile, учитывающий специфику работы с файлами векторной графики, и класс Icon, учитывающий специфику работы с иконками. Существует еще упомянутый выше класс Image, для которого классы Bitmap и Metafile являются «наследниками». Поэтому считается, что объекты классов Bitmap и Metafile принадлежат не только своим классам, но и типу Image (о наследовании читайте в 22.7.).
Объект класса Bitmap находится в оперативной памяти и невидим для нас. Его главное дело – получить картинку из файла и хранить ее. Картинка, естественно, тоже будет невидима. В памяти она может быть по нашему желанию подвергнута разнообразной обработке, а затем, когда нам нужно, она из объекта Bitmap попадает на поверхность формы или элемента управления, где мы ее и увидим.
Способ 1. Вот самый простой способ поместить картинку из файла в Bitmap, а оттуда безо всяких преобразований – на элемент управления:
Private Sub Button5_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles Button5.Click
Dim Картинка As New Bitmap("Spacescape.JPG")
PictureBox1.Image = Картинка
End Sub
Пояснения. Первый оператор создает объект Картинка класса Bitmap и тут же при помощи параметра конструктора помещает в него картинку из файла Spacescape.JPG. Следующий оператор просто присваивает эту картинку свойству Image элемента управления PictureBox1. О свойстве Image мы уже говорили.
Способ 2:
Private Sub Button3_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles Button3.Click
Dim Картинка As New Bitmap("Spacescape.JPG")
Dim Гр As Graphics = PictureBox2.CreateGraphics
Гр.DrawImage(Картинка, 0, 0)
End Sub
Здесь картинка не присваивается свойству Image элемента управления PictureBox2, а рисуется
на этом элементе. Метод DrawImage объекта Гр рисует содержимое объекта Картинка на элементе, в результате чего мы видим на нем картинку. Левый верхний угол картинки имеет на элементе управления координаты 0, 0.
Аналогично картинки можно рисовать и на форме, и на других элементах управления. Оба способа на первый взгляд дают один и тот же результат, но на самом деле между ними есть существенные различия, которые вы постепенно поймете. Самое бросающееся в глаза различие – нарисованная картинка стирается, как только элемент управления, на котором она нарисована, оказывается загорожен другими окнами или задвинут вами за край экрана. Картинка же, являющаяся свойством Image – не стирается.
У конструктора Bitmap есть много вариантов. Мы рассмотрим их позже, а сейчас поговорим поподробнее о методе DrawImage.
Несколько картинок на форме. Вот программа, рисующая на форме три картинки разных форматов:
Private Sub Button1_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles Button1.Click
Dim Гр As Graphics = Me.CreateGraphics
'Создаем объекты Bitmap из графических файлов:
Dim Фото As New Bitmap("Spacescape.JPG")
Dim Векторный_рисунок As New Bitmap("DIME.WMF")
Dim Иконка As New Bitmap("FACE.ICO")
'Переносим картинки с объектов Bitmap на форму:
Гр.DrawImage(Фото, 0, 0)
Гр.DrawImage(Векторный_рисунок, 300, 50)
Гр.DrawImage(Иконка, 480, 50)
End Sub

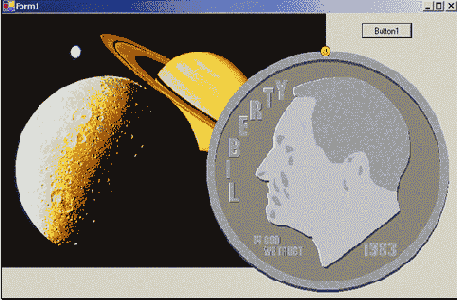

Вот результат работы этой программы (Рис. 12.10).
Рис. 12.10
Левый верхний угол космического пейзажа имеет на форме координаты 0, 0. Обратите внимание, что рисунки векторной графики и иконки вовсе не обязаны иметь прямоугольную форму. Тем не менее, мы можем вообразить прямоугольники, описанные вокруг них. Поэтому можно сказать, что левый верхний угол векторного рисунка монеты имеет на форме координаты 300, 50. Маленькая иконка в виде круглой рожицы видна наверху монеты. Ее координаты – 480, 50.
Метафайлы и иконки. Вот для сведения программка, делающая то же самое с монетой и рожицей, но уже с использованием объектов не класса Bitmap, а классов Metafile и Icon:
Private Sub Button2_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles Button2.Click
Dim Гр As Graphics = Me.CreateGraphics
'Работаем с метафайлом:
Dim Векторный_рисунок As New System.Drawing.Imaging.Metafile("DIME.WMF")
Гр.DrawImage(Векторный_рисунок, 300, 50)
'Работаем с иконкой:
Dim Иконка As New Icon("FACE.ICO")
Гр.DrawIcon(Иконка, 480, 50)
End Sub
Как видите, если классы Image, Bitmap и Icon принадлежат пространству имен System.Drawing, то класс Metafile принадлежит пространству имен System.Drawing.Imaging. Для рисования иконок есть свой метод – DrawIcon. В дальнейшем я не буду рассматривать специфику классов Metafile и Icon:
